จุดเด่นของผลิตภัณฑ์ (Why Choose This?)

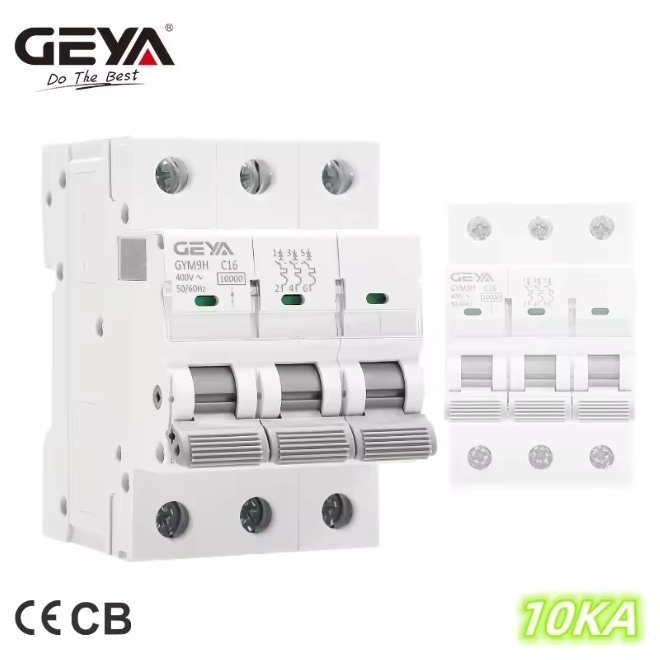

- GEYA GYM9H 10kA เป็นเบรกเกอร์ย่อย MCB (Miniature Circuit Breaker) สำหรับป้องกัน กระแสเกิน (Overload) และ ไฟฟ้าลัดวงจร (Short Circuit)
- รองรับกระแสพิกัดตั้งแต่ 1A–63A เลือกใช้งานได้ตามขนาดของโหลดและวงจรไฟฟ้า
- มีความสามารถในการตัดกระแสลัดวงจรสูงถึง 10kA (10,000A) ช่วยเพิ่มความปลอดภัยให้กับระบบไฟฟ้า
- รองรับทั้ง 1P, 2P, 3P และ 4P ใช้ได้กับระบบไฟฟ้าหลากหลายรูปแบบ
- มีคุณลักษณะการตัดแบบ B Curve, C Curve และ D Curve ให้เลือกตามลักษณะของโหลด

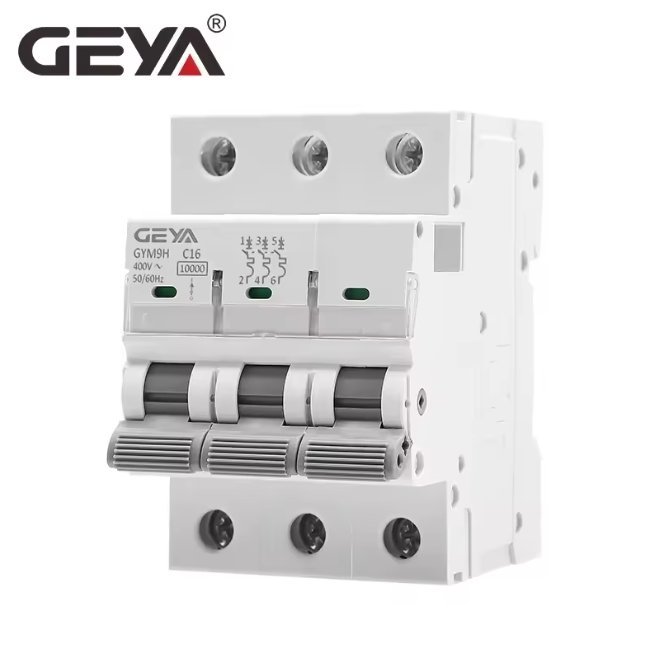

- มี ตัวแสดงตำแหน่งหน้าสัมผัส (Contact Position Indicator) ช่วยให้ตรวจสอบสถานะเปิด-ปิดได้ง่าย
- มีฝาครอบโปร่งใสสำหรับใส่ฉลาก ช่วยระบุวงจรภายในตู้ไฟได้สะดวก
- รองรับการเชื่อมต่อ Cable, U-Type Busbar และ Pin-Type Busbar
- สามารถเดินสายเข้าจาก ด้านบนหรือด้านล่าง เพิ่มความยืดหยุ่นในการติดตั้ง
- รองรับอุปกรณ์เสริม เช่น Auxiliary Contact, Alarm Contact, Shunt Release และ Under Voltage Release
- อายุการใช้งานทางไฟฟ้าสูงถึง 8,000 ครั้ง และทางกล 10,000 ครั้ง
- ผลิตตามมาตรฐาน IEC/EN 60898-1
คุณสมบัติทางเทคนิค (Technical Specifications)
- รุ่น: GEYA GYM9H 10kA
- ประเภทอุปกรณ์: Miniature Circuit Breaker (MCB)
- หน้าที่หลัก: ป้องกัน Overload และ Short Circuit
- กระแสพิกัด (Rated Current): 1–63A
- จำนวนโพล (Poles): 1P / 2P / 3P / 4P
- แรงดันพิกัด 1P: 230/400V AC
- แรงดันพิกัด 2P / 3P / 4P: 400V AC
- แรงดันฉนวนพิกัด (Ui): 500V
- ความถี่พิกัด: 50/60Hz
- ความสามารถในการตัดกระแสลัดวงจร: 10kA / 10,000A
- แรงดันทนต่ออิมพัลส์ (Uimp): 6kV
- แรงดันทดสอบฉนวน: 2kV เป็นเวลา 1 นาที
- ลักษณะการตัดแบบ Thermal-Magnetic: B / C / D Curve
- ระดับมลภาวะ (Pollution Degree): 2
- ระดับการป้องกัน: IP20
- อายุการใช้งานทางไฟฟ้า: 8,000 ครั้ง
- อายุการใช้งานทางกล: 10,000 ครั้ง
- อุณหภูมิอ้างอิงของชุด Thermal: 30°C
- อุณหภูมิใช้งาน: -5°C ถึง +40°C
- อุณหภูมิจัดเก็บ: -25°C ถึง +70°C
- ประเภทขั้วต่อ: Cable / U-Type Busbar / Pin-Type Busbar
- ขนาดสายที่รองรับตามตารางสเปก: สูงสุด 25 mm²
- แรงบิดในการขันขั้วตามตารางสเปก: 3.0 N·m
- ตำแหน่งการต่อสาย: ด้านบนและด้านล่าง

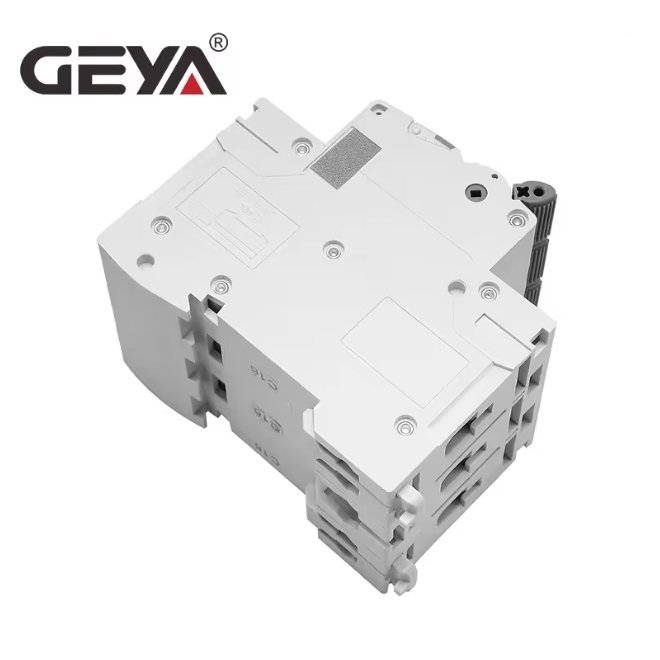

- การติดตั้ง: DIN Rail 35 มม. ตาม EN 60715
- ตัวแสดงตำแหน่งหน้าสัมผัส: มี
- Auxiliary Contact: รองรับ
- Alarm Contact: รองรับ
- Shunt Release: รองรับ
- Under Voltage Release: รองรับ
- มาตรฐาน: IEC/EN 60898-1
ความเข้ากันได้ของรถยนต์ (Vehicle Compatibility)
GEYA GYM9H เป็นอุปกรณ์ป้องกันระบบไฟฟ้า ไม่ได้เชื่อมต่อกับรถยนต์ EV โดยตรง ดังนั้นจึงไม่ได้จำกัดว่าต้องใช้กับรถยนต์ยี่ห้อหรือรุ่นใดโดยเฉพาะ
สามารถนำไปใช้เป็น MCB สำหรับวงจร EV Charger ได้ โดยเลือกกระแสพิกัด จำนวนโพล และ Curve ให้เหมาะสมกับเครื่องชาร์จและระบบไฟฟ้า เช่น ระบบ 230V 1 เฟส หรือ 400V 3 เฟส
เหมาะสำหรับใช้เป็นส่วนหนึ่งของระบบจ่ายไฟให้ EV Charger ที่มีกระแสใช้งานอยู่ภายในช่วงที่อุปกรณ์รองรับ โดยต้องคำนวณพิกัดเบรกเกอร์ให้สัมพันธ์กับ กำลังของ EV Charger กระแสใช้งาน ขนาดสายไฟ และระบบไฟฟ้าของสถานที่
ข้อสำคัญ: GYM9H เป็น MCB จึงไม่มีระบบป้องกันกระแสไฟรั่ว (Earth Leakage) ในตัว หากใช้กับ EV Charger จำเป็นต้องพิจารณา RCCB/RCD หรืออุปกรณ์ DC Leakage Protection ที่เหมาะสมตามข้อกำหนดของเครื่องชาร์จด้วย
การติดตั้งและการรับประกัน (Installation & Warranty)
- ดตั้งบน ราง DIN Rail ขนาด 35 มม. ภายในตู้ไฟหรือตู้ควบคุม
- ใช้ระบบ Fast Clip ช่วยให้ติดตั้งและถอดอุปกรณ์ได้สะดวก
- สามารถต่อสายจาก ด้านบนหรือด้านล่าง ได้
- รองรับการต่อด้วยสายไฟปกติ รวมถึง U-Type Busbar และ Pin-Type Busbar
- รองรับอุปกรณ์เสริม Auxiliary Contact, Alarm Contact, Shunt Release และ Under Voltage Release
- ก่อนติดตั้งควรเลือก 1P / 2P / 3P / 4P และค่ากระแส 1–63A ให้ตรงกับระบบไฟและโหลด
- หากใช้กับ EV Charger ต้องเลือก B/C/D Curve และพิกัดกระแส ตามข้อกำหนดของเครื่องชาร์จและการออกแบบระบบไฟฟ้า
- ควรตรวจสอบขนาดสายไฟและแรงบิดของขั้วต่อให้ตรงกับ Datasheet ของรุ่นย่อยก่อนติดตั้ง
- ควรติดตั้งโดย ช่างไฟฟ้าหรือผู้เชี่ยวชาญ โดยเฉพาะเมื่อนำไปใช้กับวงจร EV Charger
